噴油泵是柴油發電機組柴油供給系統中最重要的零件，它的性能和質量對柴油機影響極大，被稱為柴油機的"心臟"。工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，柱塞式噴油泵泵油過程可分為以下三個階段：

①進油過程:當噴油泵凸輪軸由曲軸驅動旋轉時，如果凸輪的凸起部分尚未與滾輪相接觸，柱塞則在柱塞彈簧8的作用下處于最下端位置。這時柴油從低壓油腔經進油孔流入柱塞上方的柱塞套簡內。

②壓油與供油過程:隨著凸輪的凸起部分與滾輪相接觸，柱塞開始上移，直至柱塞，上端面將進油孔完全遮蔽時，柱塞上部成為密閉的空間。隨著柱塞繼續上升，柴油受到壓縮，油壓迅速升高。柱塞上部的出油閥在油壓達到一定值時即被頂開，高壓的柴油即經高壓油管流向噴油器。當柱塞繼續上行，噴油泵繼續供油。

③停止供油過程:當柱塞上當柱塞上行到斜槽的上邊沿與與回油孔的下邊沿相通時，供油過程即告結束。隨后回油孔與斜槽相通，柱塞上部的高壓油即通過柱塞中心的油孔和斜槽中的徑向孔流人低壓油腔，柴油壓力迅速降低，出油閥在出油閥彈簧2的作用下落人出油閥座，這時噴油泵停止向噴油器供油。當凸輪的最高點越過滾柱后，隨著凸輪的轉動，柱塞在柱塞彈簧的作用下逐漸下落，當柱塞上端低于進油孔時，柴油又開始流人套筒內。

  柱塞自開始供油到供油停止這段距離稱為有效壓油行程，簡稱有效行程。顯然，改變有效壓油行程也就是改變了供油量。由噴油泵的工作過程可知:噴油泵凸輪軸每轉一轉，泵油機構通過噴油器可向燃燒室供油一次。

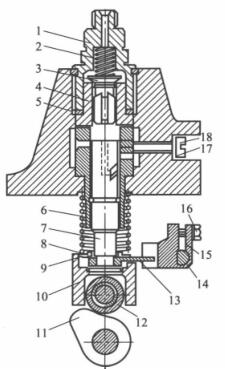

柱塞式噴油泵分泵

1-出油閥緊座;2-出油閥彈簀;3-出油閥;4-出油閥座;5-墊片;6-柱塞套簡;7-柱塞;8-柱騫彈簧;9-彈簧座;10-滾輪體;11-凸輪;12-滾輪;13-調節臂;14-供油拉桿; 15-調節叉; 16-夾緊螺釘;15-調節叉;16-夾緊螺釘;17-墊片;18-定位螺釘

  以上是廣西頂博電力設備制造有限公司介紹的柴油發電機組柱塞式噴油泵的工作原理。柴油發動機的負荷，定時定量地向噴油器輸送高壓柴油。柴油機最常用是：柱塞式噴油泵。柱塞式噴油泵的組成：泵體，泵油機構，供油量調節機構，驅動機構，噴油提前器，潤滑系統。如需要更多柴油發電機組柱塞式噴油泵技術資料歡迎撥打熱線：13667715899
