當柴油發電機組出現安全保護停車時，柴油發電機組控制器面板顯示停機保護類型。停機保護類型有：發動機超速停機保護，油壓極低停機保護，水溫高停機保護，過流、欠電壓保護，過載、短路、缺相保護 。

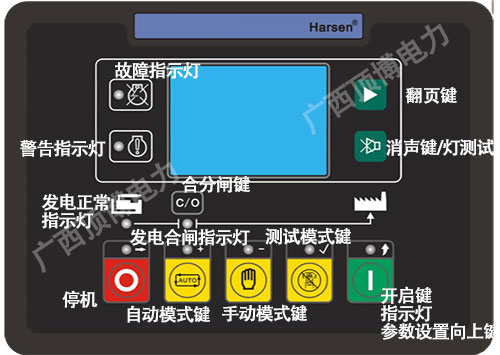

柴油發電機組控制面板操作圖解說明：整個面板分三部分：LCD顯示測量參數及運行狀態、公共警告/故障指示燈、操作按鍵和控制模式選擇鍵，發電機組的自啟動控制器,采用全新的外形結構，以客戶需求為關注,完善提高控制器的性能,使產品完全滿足發電機使用者或?qū)I(yè)組裝廠對不同類型的發電機組自動控制需求。

翻頁鍵?

翻頁信息顯示/連續按此鍵2秒進入/退出參數設置菜單。

消聲鍵/燈測試

當控制器發生警告或故障時，報警蜂鳴器響，按此鍵響聲停止，再按此鍵，則取消消聲功能，如控制器仍處在故障狀態，報警蜂鳴器繼續響。消聲功能有效時，LCD顯示消聲符號。?連續按此鍵2秒，所有指示燈同時亮。

自動模式鍵/指示燈/參數設置增加“+”鍵

此鍵用于自動操作模式設置，控制器運行于自動模式時，鍵上側LED指示燈亮?？刂破鞲鶕?jù)?“遙開信號”有效與否，來控制發電機啟動運行與停止。?當進入?yún)?shù)設置操作，此鍵用于增加數值/向下移動選擇。

手動模式鍵/指示燈/參數設置減少“-”鍵?

此鍵用于手動操作模式設置，控制器運行于手動模式時，鍵上側LED指示燈亮。控制器通過“START”和“STOP”鍵來控制發電機啟動運行與停止。?當進入?yún)?shù)設置操作，此鍵用于減少數值/向上移動選擇。

測試模式鍵/指示燈/參數設置確認“√”鍵?

此鍵用于測試操作模式設置，控制器運行于測試模式時，鍵上側LED指示燈亮。此時控制器模擬?“遙開信號”有效，來控制發電機啟動運行。?當進入?yún)?shù)設置操作，此鍵用于進入下一層子菜單/確認修改。

開啟鍵/指示燈/參數設置向上鍵

此建用于手動啟動運行發電機線。當控制器設置在手動操作模式時，按此鍵可啟動發電機，當進入?yún)?shù)設置操作，此鍵用于返回上一層菜單

停機、復位鍵、指示燈、參數設置位移鍵

此鍵用于手動停止發電機,控制器設置在手動操作模式時,長按此鍵兩秒以上,可停止發電機組。如果有故障輸出,輕按此鍵控制器可解除故障停機鎖定。當進入?yún)?shù)設置操作,此鍵用于移動參數的可設置位。 不管控制器運行于何種模式,“停機鍵”均有效。在“自動”或“測試”模 式時,長按此鍵兩秒以上, 可停止發電機組,控制器同時自動從 其它模式轉換為手動操作模式。

合分閘鍵

在手動操作模式時，用于發電開關的合、分閘

故障指示燈

當控制器發生停機故障時，故障指示燈亮

警告指示燈

當控制器發生警告時，警告指示燈亮

發電正常指示燈

當發電正常時，即發電電壓和頻率分別達到帶載電壓和帶載頻率后，指示燈亮

發電合閘指示燈

當發電開關合閘，發電供電時，指示燈亮，當發電合閘失敗時指示燈亮。
