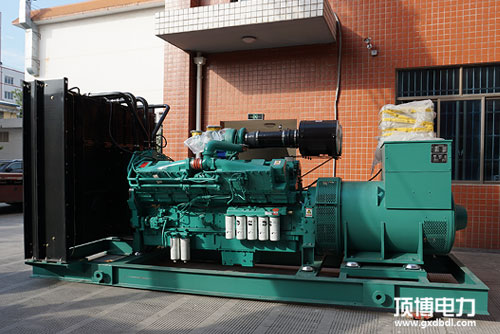

控制器是柴油發電機組的大腦，對機組的工作運行進行調控與保護。下面就對康明斯發電機組HGM6320型控制器的技術規格、面板操作、保護及報警功能作比較詳細的介紹。

自動開機/停機操作：按AUTO鍵，該鍵旁指示燈亮起，表示發電機組處于自動開機模式。

1）自動開機順序

①HGM6320：當市電異常（過壓、欠壓、過頻、欠頻）時，進入“市電異常延時”LCD屏幕顯示倒計時，市電異常延時結束后，進入“開機延時”。

②LCD屏幕顯示“開機延時"倒計時。

③開機延時結束后，預熱繼電器輸出，LCD屏幕顯示“開機預熱延時XXs”。

④預熱延時結束后，燃油繼電器輸出1s，然后啟動繼電器輸出；如果在“啟動時間”內發電機組沒有啟動成功，燃油繼電器和啟動繼電器停止輸出，進人“啟動間隔時間"，等待下一次啟動。

⑤在設定啟動次數內，如果發電機組沒有啟動成功，LCD顯示窗一屏一行閃爍，同時LCD顯示窗一屏一行顯示啟動失敗報警。

⑥在任意一次啟動時，若啟動成功，則進入“安全運行時間"，在此時間內油壓低、水溫高、欠速、充電失敗以及輔助輸入報警量等均無效，安全運行延時結束后則進入“開機怠速延時”。

⑦在開機怠速延時過程中，欠速、欠頻、欠壓報警均無效，開機怠速延時過完，進入“高速暖機時間延時”。

⑧當高速暖機延時結束時，若發電正常則發電狀態指示燈亮，如發電機電壓、頻率發到帶載要求，則發電合閘繼電器輸出，發電機組帶載，發電供電指示燈亮，發電機組進入正常運行狀態；如果發電機組電壓或頻率過高或過低，則控制器報警并停機。

2）自動停機順序

①HGM6320：發電機組正常運行中或市電恢復正常，則進入“市電電壓正常延時”，確認市電正常后，市電狀態指示燈亮起，“停機延時”開始。

②停機延時結束后，開始“高速散熱延時”，且發電合閘繼電器斷開，經過“開關轉換延時”后，市電合閘繼電器輸出，市電帶載，發電供電指示燈熄火，市電供電指示燈點亮。

③當進入“停機怠速延時”（如果被配置）時，怠速繼電器加電輸出。

④當進入“得電停機延時”時，得電停機繼電器加電輸出，燃油繼電器輸出斷開。

⑤當進入“發電機組停穩時間"時，自動判斷是否停穩。

⑥當機組停穩后，進入發電待機狀態；若機組不能停機則控制器報警(LCD屏幕顯示停機失敗警告）。
